Innenzahnradpumpen der Serie ZP

Hauptvorteile:

- Der Förderstrom ist proportional zu der Drehzahl
- Der Förderstrom ist unabhängig vom Druck
- Förderung von hochviskosen Medien
- Förderleistung drehsrichtungsunabhängig
- kompakte Konstruktion
- selbstansaugend
- Förderstrom pulsationsfrei und schaumbremsend und schonend
- Pumpen nach Baukastenprinzip zusammenstellbar

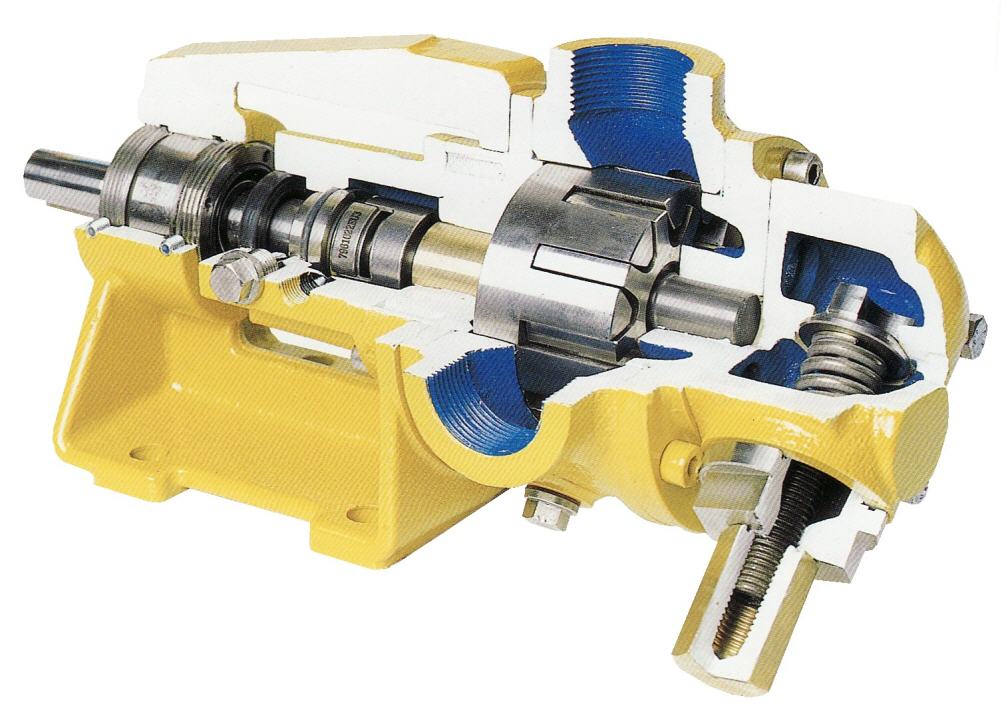

Vorteile der selbstansaugenden Innenzahnradpumpen im Detail

-
Als Option können Getriebe angeboten werden, die mittels eines IEC-Adapters an das Stirnradgetriebe angeflanscht werden. Das bedeutet, daß jeder handelsübliche Motor in Flanschausführung an das Getriebe angebaut werden kann (keine Sondermotoren).

- Durch das Baukastensystem können die Pumpen auch nachträglich, ohne großen Aufwand, optimiert werden.
- Einfache Wartung und Einstellung der Pumpen ohne Spezialwerkzeug.
- Die Saug- und Druckstutzen stehen im Winkel von 90° zueinander.
- Dadurch kann das Gehäuse im Raster von 45° gedreht werden.
- Somit gibt es 8 verschiedene Möglichkeiten das Gehäuse zu drehen (Zeichnungen auf Anfrage).
- Der Grundwerkstoff der Innenzahnradpumpen der Serie "ZP" ist in GGG 40 ausgeführt.
- Basierend auf diesen Grundwerkstoff ist eine stabile Zahnkonstruktion möglich.
- Durch die lange Zahnkonstruktion wird ein hohes Fördervolumen pro Umdrehung gewährleistet.
- Dies führt zu geringen Drehzahlen bzw. kleinen Umfangsgeschwindigkeiten und somit zu weniger Verschleiß und niedrigeren Geräuschkulissen.
- Daraus resultiert, daß das Medium schonend, schaumbremsend und pulsationsfrei gefördert wird.
- Die Edelstahlpumpen können in verschiedenen Oberflächengüten angeboten werden.
- Das interne Überströmventil kann ohne großen Aufwand auch in ein externes umgebaut werden. Doppelte Überströmventile sind lieferbar. D. h. die Pumpe kann für beide Drehrichtungen abgesichert werden (eine Pumpe zum Befüllen und Entleeren).
- Der Heizmantel ist um das Gehäuse angebracht. Das Bedeutet, daß durch den guten Wärmeeintrag die erstarrten Produkte wieder fließfähig werden (aufheizen in der Pumpe).
- Heizmantel für flüssige oder dampfförmige Medien sowie in elektrischer Ausführung sind lieferbar.
- Verschiedenste Arten von Wellenabdichtungen sind realisierbar.
- Alle Abmessungen sind in metrischer Ausführung
- Zur besseren Wartung der Pumpe ist eine geteilte Welle lieferbar, d. h. die Pumpe kann bei Wartungen oder Inspektionen im Rohrleitungsnetz und am Antriebsstrang verbleiben.
- Dünnflüssige Medien können angesaugt werden (nach Rückfrage).
- Sonderausführungen sind möglich.

Allgemeine Spezifikationen von selbstansaugenden Innenzahnradpumpen

Förderstrom: bis 5.500 l/min = 330 m3/h
Förderdruck: bis 16 bar
Viskosität: bis 100.000 mPas, höhere Viskositäten auf Anfrage
Temperatur: bis 300°C
Nennweiten: bis DN 250
Werkstoffe: Spähroguß (GGG 40) oder Edelstahl (1.4408)

Pumpenbeispiele Innenzahnradpumpe Serie ZP

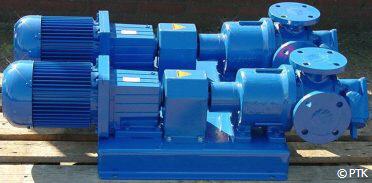

Innenzahnradpumpe Typ ZP50 MAK+Y Material Edelstahl
Wellenabdichtung Magnetkupplung,
Fördermedium Isozyanat
Innenzahnradpumpe Typ ZP65 MAK+Y Material Edelstahl
Wellenabdichtung Magnetkupplung,
Fördermedium Styrol (Palatal)

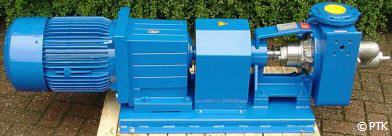

Innenzahnradpumpe Typ ZP80 MAK+Y Material Edelstahl
Wellenabdichtung Magnetkupplung,
Fördermedium Isozyanat

Pumpenbeispiele Serie ZP mit Cartridgedichtung

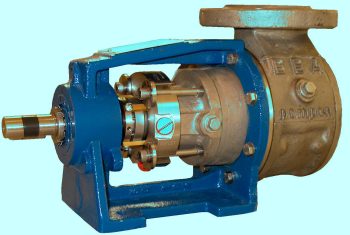

Innenzahnradpumpe Typ ZP50 Material Edelstahl,
Wellenabdichtung Cartridgedichtung

Pumpenbeispiele Serie ZP mit Heizung

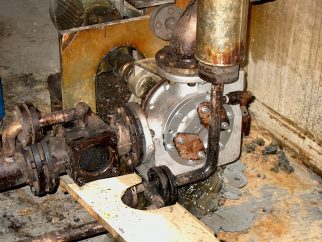

Innenzahnradpumpe Typ ZP80 PKS+HTP+Y mit Heizmantel ,
Wellenabdichtung Packung und Überströmventil auf Grundplatte.
Fördermedium Pech

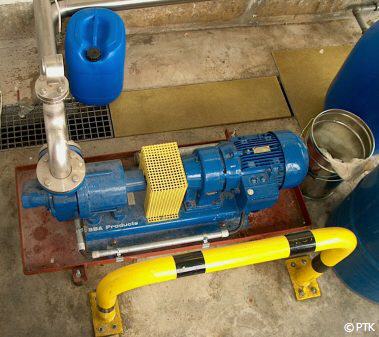

Innenzahnradpumpe Typ ZP80 PKS+HTP mit Heizmantel ,
Wellenabdichtung Packung auf Grundplatte.
Fördermedium Harze

Pumpenbeispiele Serie ZP Größenvergleich

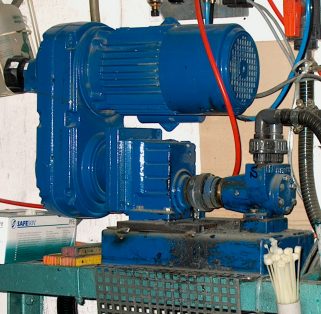

Innenzahnradpumpe Typ ZP6 PGS Material Guß
Wellenabdichtung Packung,
Einsatz Farbdosierung

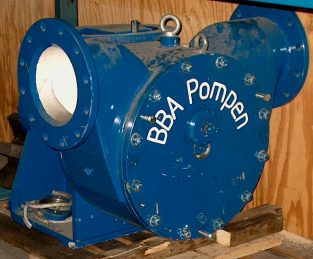

Innenzahnradpumpe Typ ZP250 PGS Material Guß
Wellenabdichtung Packung,
Einsatz Förderung von Wärmeträgeröl
