Pumpen der Serie BentoVac
Funktionsweise
Die hochverschleißfeste Kreiselpumpe ist mit einem Laufrad versehen das 2 oder mehr Schaufeln hat.
Die Vakuummembranpumpe besteht aus einem Lagerträger der wahlweise mit bis zu 3 Stück Membrangehäusen bestückt werden kann (60m3/h pro Membrane).
Die Membranpumpe wird zwischen die Kreiselpumpe und den Antriebsmotor montiert und läuft ständig mit. Ein an der Saugseite der Kreiselpumpe installierter Schwimmerkasten ist über Saugschläuche mit der Vakuumpumpe verbunden.
Die aus der Pumpensaugleitung evakuierte Luft wird so ins Freie abgeführt. Ein in der Druckleitung der Hauptpumpe eingebautes Rückschlagventil verhindert das Ansaugen von Fremdluft.
Ist die Saugleitung evakuiert, steigt der Wasserstand im Schwimmerkasten an und der eingebaute Regelschwimmer schließt die Verbindung zur Membranpumpe ab.
Die Kreiselpumpe fördert nun selbständig weiter. Bei einem Lufteinbruch in der Saugleitung sinkt der Schwimmer ab und die Membranpumpe entlüftet erneut.
Diese Pumpen sind sehr gut für Schlürfbedarf geeignet!
Die Pumpanlage ist mit einem Spühlanschluß am Schwimmerkasten versehen.
Vor allem bei Medien wie Bentonit / Zement muß die Pumpanlage regelmäßig gereinigt werden.
Für diese Anwendungen wird der Schwimmerkasten mit verschiedenen Schnellverschlüssen ausgerüstet

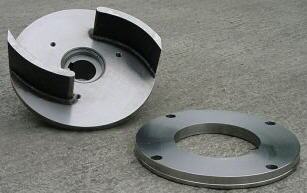

2-schaufliges Laufrad mit Verschleißring
Beispiele
|
Normalsaugende Kreiselpumpe Serie NB mit angebauter Vakuummembranpumpe Serie MP und Elektromotor auf Fahrgestell inklusive Schaltkasten für Bentonitschlämme |
|
|

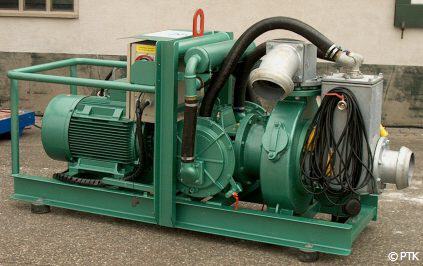

Normalsaugende Kreiselpumpe Serie NB mit angebauter Vakuummembranpumpe Serie MP und Elektromotor auf Grundrahmen inklusive Schaltkasten für Bentonitschlämme |
|
|

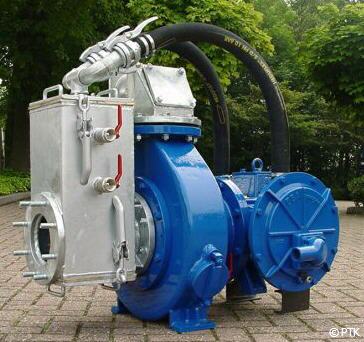

Normalsaugende Kreiselpumpe Typ NB140 mit angebauter Vakuummembranpumpe Typ MP2 mit Schnellverschlüssen am Schwimmerkasten und denVakuunschläuchen zur Schnellreinigung. |
|
