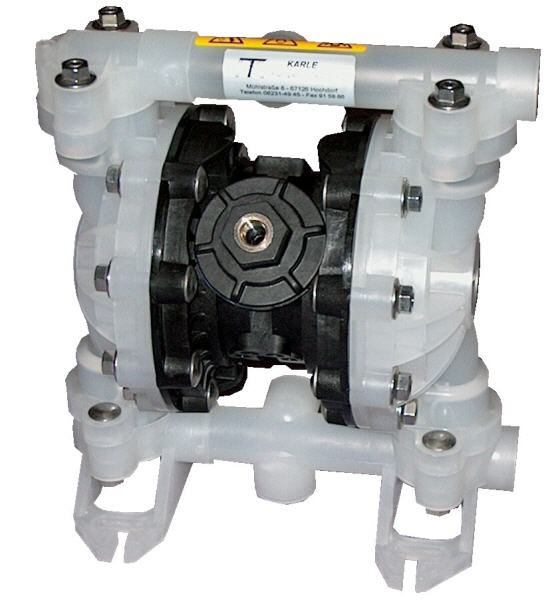

Druckluft-Membranpumpen Serie LM

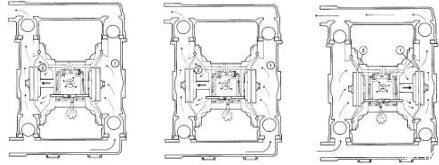

Funktionsweise

In den zwei Membrankammern befinden sich flexible, an ihren Rändern eingeklemmte, senkrecht stehende Membranen, die zentrisch durch eine horizontale Achse verbunden sind. Dies bewirkt, daß sich die beiden Membranen simultan zueinander bewegen.
Die beiden Einlaßventile befinden sich in einer gemeinsamen Sammelleitung, deren Einlaß der Ansaugstutzen ist.
Die beiden Ausgangsventile wiederum führen in eine gemeinsame Sammelleitung, deren Ausgang der Druckstutzen ist.
Der Steuerschieber reguliert das alternierende, gleichzeitige Vollpumpen und Entlüften der beiden Membraninnenkammern mit Druckluft.
Wenn die Luft in eine der Kammern eintritt, drückt sie die Membrane waagrecht nach außen, wodurch die andere Membrane, die wie erwähnt, durch die Achse mit ihr verbunden ist, nach Innen gezogen wird und einen Ansaugvorgang bewirkt.
Nach Beendigung des Ansaugvorganges wechselt der Steuerschieber im Luftventil die Richtung und der zuvor beschriebene Prozeß wird in umgekehrter Weise durchgeführt.

Video zur Funktionsweise
